EVS

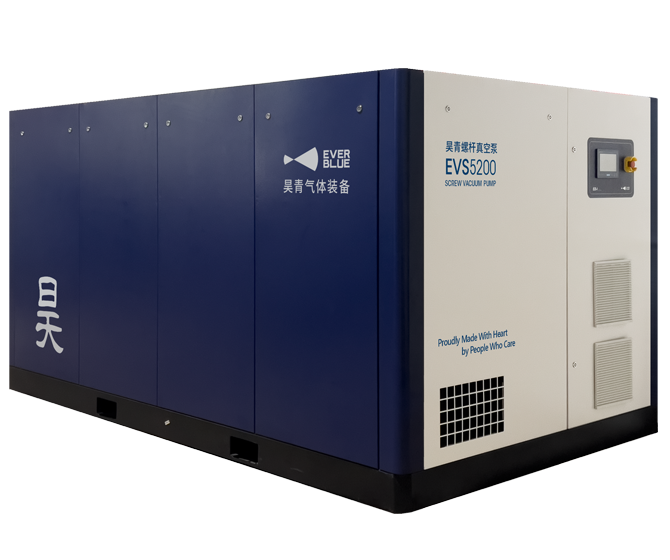

永磁变频螺杆真空泵

EVS 4800-6200

专用主机

永磁直驱

微油润滑

高效可靠

  • 技术要点
  • 规格参数
  • EVS,螺杆真空泵,机头,昊青气体装备
    EOS系列真空专用油封双螺杆主机
    专为工业真空应用全新研发,可靠、高效、低噪音
    EVS,螺杆真空泵,昊青气体装备
    真空专用进气过滤器、进气控制阀

    真空专用进气过滤器,配有预滤设计,高容尘量,过滤效率达99%@5micro,充分保障主机的安全运行。超低压降,提升真空泵整机效率。聚酯纤维材质具有防潮的优点,适用于湿真空应用。

    为油封螺杆真空泵专门研发的进气控制阀,自动控制阀门开度,以保障主机最小真空度,确保润滑油的循环。超低节流损失,有助于真空泵整体效率的提升。如遇失电或突然停机,进气阀会自动迅速关闭,防止呕油。

  • EVS,螺杆真空泵,昊青气体装备
    冷却系统和油路系统

    针对真空应用特殊设计的超低压降高效冷却器、润滑油过滤系统及温控阀,具有充分的冗余,保障设备合适的工作温度,并能很好的控制油路系统的压降。低噪高效风机,不仅风噪低,合理的空气流场设计也能很好地控制机箱温度。

    EVS,螺杆真空泵,昊青气体装备
    高效油气分离器

    针对真空应用完全重新设计的油气分离器,预分离结构优化后,使得油气混合物在进入油分芯之前已经分离掉大部分的润滑油。油分芯的聚合分离负荷得到缓解,分离效果更佳,排气含油量控制在3ppm及以下,有效地保护了大气环境。超低的油分芯背压,降低了电机的轴功,更有效地提升了整机效率。

  • EVS,螺杆真空泵,昊青气体装备EVS,螺杆真空泵,昊青气体装备
    降噪隔音系统
    降噪隔音罩及减震基础,有效阻隔噪音的传播,降低了设备的噪音水平,为客户提供良好的生产环境。
  • EVS,螺杆真空泵,昊青气体装备
    变频驱动系统
    VCS矢量变频驱动,配合永磁同步电机,变频启动,快速⼤范围动态响应,也能在⽬标⼯况精确控制。系统采用工业领域专⽤变频器,高效稳定可靠。
    EVS,螺杆真空泵,昊青气体装备
    EB-1智能控制系统

    ·可编程智能⼯业控制器,具有上电⾃检、运⾏逻辑控制、运⾏监测、故障报警、维保提⽰等⼀系列功能;

    ·6"彩色触摸屏,界面美观友好,操作简单⽅便;
    ·提供RS485接⼝,原生支持modbus协议,支持上位机联控和多机直接联控;
    ·内置物联⽹模块,支持物联⽹,可远程通过PC和移动端进⾏监控。
  • EVS,螺杆真空泵,昊青气体装备
    更适合真空泵的永磁同步变频电机直联驱动
    采用永磁同步变频电机直联驱动,完美地解决了驱动电机效率的问题。
    ·采用高矫顽力、耐高温永磁体,保障150℃不消磁;
    ·内置PTC温度保护,防止因故障产生高温而引起的消磁;
    ·IP55防护等级,电机内部清洁,保障永磁体及绝缘寿命;
    ·根据真空泵的应用特点,采用低温升设计,允许真空泵长期运行在低转速区;
    ·独立大风量强制冷却风机,即使长期运行在低转速区,电机也能得到良好的冷却;
    ·永磁同步电机,严格同步,易于变频控制,动态响应性能好,可以快速大范围响应调节,也可精确调节控制真空度;
    ·变频调节启动,启动平滑,减少对电网的冲击;
    ·超一级能效,电机效率高达97%以上;高功率因数达98%以上,减轻客户电网压力,保持电网品质,降低设备的视在电流。
    宽转速区间,保持高效率:
    ·在很宽的转速区间以及负载区间内,其电机效率和功率因数都一直保持接近其最高值;
    ·该特性尤其适合油封螺杆真空泵的应用。
  • EVS,螺杆真空泵,昊青气体装备
    永磁同步电机在很宽的转速范围内
    保持接近其最⾼效率
    EVS,螺杆真空泵,昊青气体装备
    永磁同步电机在很宽的负载范围内
    保持接近其最⾼效率
型号
Model
最大体积流量
Max. Volume Flow
m³/h
极限真空
Ultimate Vacuum
mbar
额定功率
Motor Power
kW
噪音
Noise
dB(A)
进气接口法兰
Inlet Connect
排气接口法兰
Discharge Connect
重量
Weight
kg
外形尺寸
Dimension
L*W*H mm
EVS 4800 4870 0.3 75 72~85 DN200 DN150 5500 3400*2100*1893
EVS 5600
5632
0.3
90
72~85
DN200
DN150
5500
3400*2100*1893
EVS 6200 6181 0.3 110 72~85 DN200 DN150 5500 3400*2100*1893
性能测试参照ISO 21360-2-2012标准
380V/3P/50Hz电制,其它电制请咨询
风冷/水冷可选
湿应用版可选
