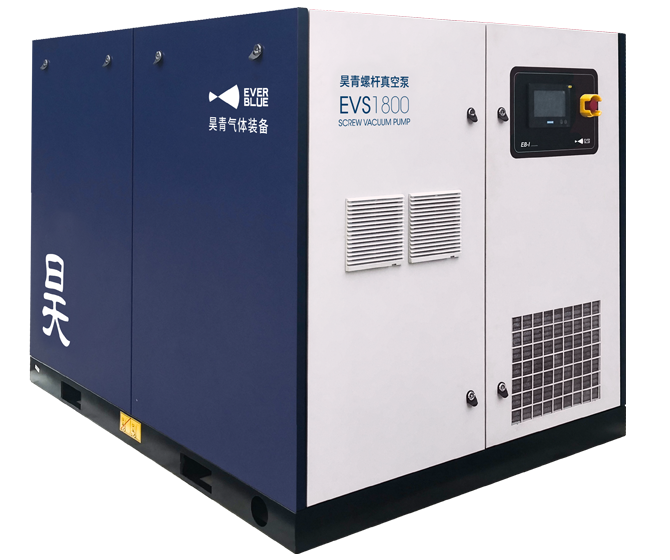

EVS 1800-2000 永磁变频螺杆真空泵-昊青气体装备技术（江苏）有限公司

技术要点
规格参数

EOS系列真空专用油封双螺杆主机

专为工业真空应用全新研发，可靠、高效、低噪音

真空专用进气过滤器、进气控制阀

真空专用进气过滤器，配有预滤设计，高容尘量，过滤效率达99%@5micro，充分保障主机的安全运行。超低压降，提升真空泵整机效率。聚酯纤维材质具有防潮的优点，适用于湿真空应用。

为油封螺杆真空泵专门研发的进气控制阀，自动控制阀门开度，以保障主机最小真空度，确保润滑油的循环。超低节流损失，有助于真空泵整体效率的提升。如遇失电或突然停机，进气阀会自动迅速关闭，防止呕油。
冷却系统和油路系统

针对真空应用特殊设计的超低压降高效冷却器、润滑油过滤系统及温控阀，具有充分的冗余，保障设备合适的工作温度，并能很好的控制油路系统的压降。低噪高效风机，不仅风噪低，合理的空气流场设计也能很好地控制机箱温度。

高效油气分离器

针对真空应用完全重新设计的油气分离器，预分离结构优化后，使得油气混合物在进入油分芯之前已经分离掉大部分的润滑油。油分芯的聚合分离负荷得到缓解，分离效果更佳，排气含油量控制在3ppm及以下，有效地保护了大气环境。超低的油分芯背压，降低了电机的轴功，更有效地提升了整机效率。
降噪隔音系统

降噪隔音罩及减震基础，有效阻隔噪音的传播，降低了设备的噪音水平，为客户提供良好的生产环境。
变频驱动系统

VCS矢量变频驱动，配合永磁同步电机，变频启动，快速⼤范围动态响应，也能在⽬标⼯况精确控制。系统采用工业领域专⽤变频器，高效稳定可靠。

EB-1智能控制系统

·可编程智能⼯业控制器，具有上电⾃检、运⾏逻辑控制、运⾏监测、故障报警、维保提⽰等⼀系列功能；
·6"彩色触摸屏，界面美观友好，操作简单⽅便；
·提供RS485接⼝，原生支持modbus协议，支持上位机联控和多机直接联控；
·内置物联⽹模块，支持物联⽹，可远程通过PC和移动端进⾏监控。
更适合真空泵的永磁同步变频电机直联驱动

采用永磁同步变频电机直联驱动，完美地解决了驱动电机效率的问题。
·采用高矫顽力、耐高温永磁体，保障150℃不消磁；
·内置PTC温度保护，防止因故障产生高温而引起的消磁；
·IP55防护等级，电机内部清洁，保障永磁体及绝缘寿命；
·根据真空泵的应用特点，采用低温升设计，允许真空泵长期运行在低转速区；
·独立大风量强制冷却风机，即使长期运行在低转速区，电机也能得到良好的冷却；
·永磁同步电机，严格同步，易于变频控制，动态响应性能好，可以快速大范围响应调节，也可精确调节控制真空度；
·变频调节启动，启动平滑，减少对电网的冲击；
·超一级能效，电机效率高达97%以上；高功率因数达98%以上，减轻客户电网压力，保持电网品质，降低设备的视在电流。
宽转速区间，保持高效率：
·在很宽的转速区间以及负载区间内，其电机效率和功率因数都一直保持接近其最高值；
·该特性尤其适合油封螺杆真空泵的应用。
永磁同步电机在很宽的转速范围内
保持接近其最⾼效率

永磁同步电机在很宽的负载范围内
保持接近其最⾼效率

型号 Model	最大体积流量 Max. Volume Flow m³/h	极限真空 Ultimate Vacuum mbar	额定功率 Motor Power kW	噪音 Noise dB(A)	进气接口法兰 Inlet Connect	排气接口法兰 Discharge Connect	重量 Weight kg	外形尺寸 Dimension LWH mm
EVS 1800	1751	0.3	30	65-79	DN150	DN100	1500	180414201455
EVS 2000	1925	0.3	37	65-79	DN150	DN100	1500	180414201455

性能测试参照ISO 21360-2-2012标准
380V/3P/50Hz电制，其它电制请咨询
风冷/水冷可选
湿应用版可选
