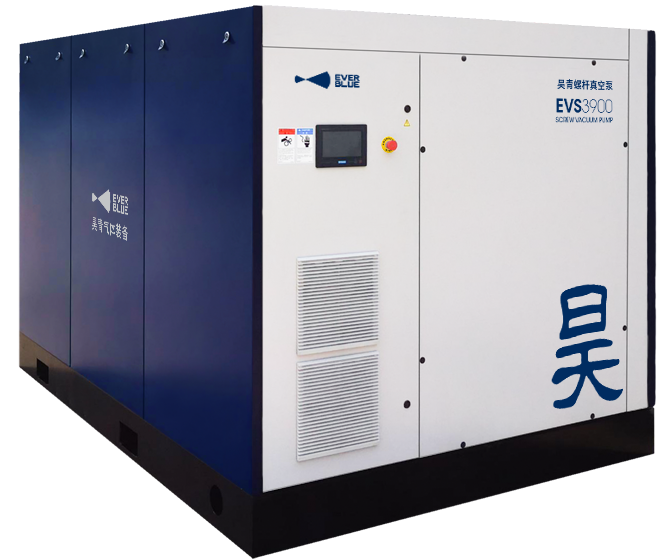

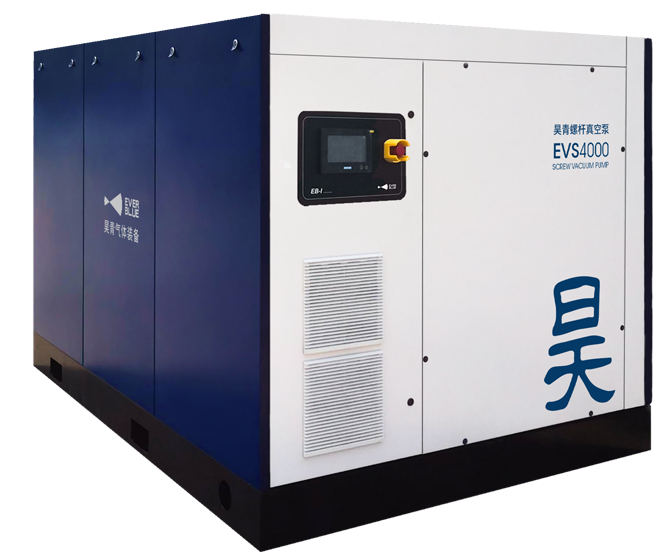

EVS永磁变频螺杆真空泵-昊青气体装备技术（江苏）有限公司

技术要点
规格参数

EOS系列真空专用油封双螺杆主机

专为工业真空应用全新研发，可靠、高效、低噪音

真空专用进气过滤器、进气控制阀

真空专用进气过滤器，配有预滤设计，高容尘量，过滤效率达99%@5micro，充分保障主机的安全运行。超低压降，提升真空泵整机效率。聚酯纤维材质具有防潮的优点，适用于湿真空应用。

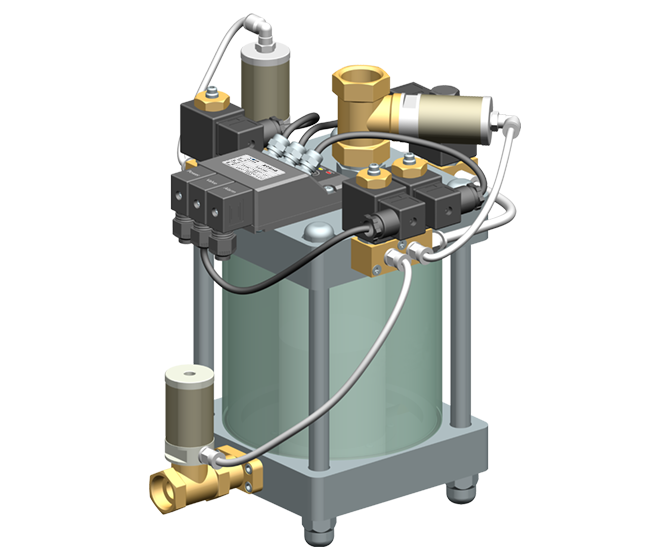

为油封螺杆真空泵专门研发的进气控制阀，自动控制阀门开度，以保障主机最小真空度，确保润滑油的循环。超低节流损失，有助于真空泵整体效率的提升。如遇失电或突然停机，进气阀会自动迅速关闭，防止呕油。
冷却系统和油路系统

针对真空应用特殊设计的超低压降高效冷却器、润滑油过滤系统及温控阀，具有充分的冗余，保障设备合适的工作温度，并能很好的控制油路系统的压降。低噪高效风机，不仅风噪低，合理的空气流场设计也能很好地控制机箱温度。

高效油气分离器

针对真空应用完全重新设计的油气分离器，预分离结构优化后，使得油气混合物在进入油分芯之前已经分离掉大部分的润滑油。油分芯的聚合分离负荷得到缓解，分离效果更佳，排气含油量控制在3ppm及以下，有效地保护了大气环境。超低的油分芯背压，降低了电机的轴功，更有效地提升了整机效率。
降噪隔音系统

降噪隔音罩及减震基础，有效阻隔噪音的传播，降低了设备的噪音水平，为客户提供良好的生产环境。
变频驱动系统

VCS矢量变频驱动，配合永磁同步电机，变频启动，快速⼤范围动态响应，也能在⽬标⼯况精确控制。系统采用工业领域专⽤变频器，高效稳定可靠。

EB-1智能控制系统

·可编程智能⼯业控制器，具有上电⾃检、运⾏逻辑控制、运⾏监测、故障报警、维保提⽰等⼀系列功能；
·6"彩色触摸屏，界面美观友好，操作简单⽅便；
·提供RS485接⼝，原生支持modbus协议，支持上位机联控和多机直接联控；
·内置物联⽹模块，支持物联⽹，可远程通过PC和移动端进⾏监控。
更适合真空泵的永磁同步变频电机直联驱动

采用永磁同步变频电机直联驱动，完美地解决了驱动电机效率的问题。
·采用高矫顽力、耐高温永磁体，保障150℃不消磁；
·内置PTC温度保护，防止因故障产生高温而引起的消磁；
·IP55防护等级，电机内部清洁，保障永磁体及绝缘寿命；
·根据真空泵的应用特点，采用低温升设计，允许真空泵长期运行在低转速区；
·独立大风量强制冷却风机，即使长期运行在低转速区，电机也能得到良好的冷却；
·永磁同步电机，严格同步，易于变频控制，动态响应性能好，可以快速大范围响应调节，也可精确调节控制真空度；
·变频调节启动，启动平滑，减少对电网的冲击；
·超一级能效，电机效率高达97%以上；高功率因数达98%以上，减轻客户电网压力，保持电网品质，降低设备的视在电流。
宽转速区间，保持高效率：
·在很宽的转速区间以及负载区间内，其电机效率和功率因数都一直保持接近其最高值；
·该特性尤其适合油封螺杆真空泵的应用。
永磁同步电机在很宽的转速范围内
保持接近其最⾼效率

永磁同步电机在很宽的负载范围内
保持接近其最⾼效率

型号 Model	最大体积流量 Max. Volume Flow m³/h	极限真空 Ultimate Vaccum mbar	额定功率 Motor Power kW	噪音 Noise dB(A)	进气接口 Inlet Conect 法兰	排气接口 Discharge Conect 法兰	重量 Weight kg	外形尺寸 Dimension LWH mm
EVS 450	426	0.3	5.5	55~70	G2 1/2	G2	750	12507801360
EVS 550	545	0.3	7.5	55~70	G2 1/2	G2	750	12507801360
EVS 750	727	0.3	11	55~70	G2 1/2	G2	750	12507801360
EVS 950	963	0.3	15	55~74	DN100	DN80	1050	150013501290
EVS 1100	1112	0.3	18.5	55~76	DN100	DN80	1050	150013501290
EVS 1300	1285	0.3	22	55~74	DN100	DN80	1050	150013501290
EVS 1800	1751	0.3	30	65-79	DN150	DN100	1500	180414201455
EVS 2000	1925	0.3	37	65-79	DN150	DN100	1500	180414201455
EVS 3000	3052	0.3	45	67~80	DN200	DN150	3200	260019101760
EVS 3900	3863	0.3	55	67~80	DN200	DN150	3200	260019101760
EVS 4600	4523	0.3	75	72~85	DN200	DN150	3600	280020001850
EVS 5200	5136	0.3	90	72~85	DN200	DN150	3600	280020001850

性能测试参照ISO 21360-2-2012标准
380V/3P/50Hz电制，其它电制请咨询
风冷/水冷可选
湿应用版可选
